Коли ви натискаєте педаль щеплення лівою ногою, двигун раптом замовкає в передачі обертів до коліс, ніби музикант ставить паузу перед новим акордом. Це щеплення – невидимий диригент трансмісії, що з’єднує потужний ритм колінчастого вала з плавним рухом автомобіля. У серці класичного механічного щеплення лежить проста, але геніальна ідея тертя: два диски щільно притискаються один до одного, передаючи крутний момент силою до 500 Нм на легковому авто, а при розтисканні дозволяють коробці передач “віддихати” під час перемикання.

Представте: маховик, що обертається з двигуном на 3000 об/хв, притискає ведений диск до первинного валу коробки. Без щеплення двигун би “заглохав” на кожній зупинці, а старт перетворився б на ривок. За даними uk.wikipedia.org, щеплення забезпечує не тільки роз’єднання, але й плавне з’єднання, гасячи коливання через демпферні пружини. Ресурс такого механізму – від 100 до 150 тисяч км, залежно від стилю їзди, але про це детальніше нижче.

Цей механізм еволюціонував від перших авто на початку XX століття, де щеплення було конусним і жорстким, до сучасних діафрагмових систем, що реагують м’яко, ніби дотик пір’їни. Тепер розберемо, як усе влаштовано всередині.

Влаштування щеплення: ключові компоненти під капотом

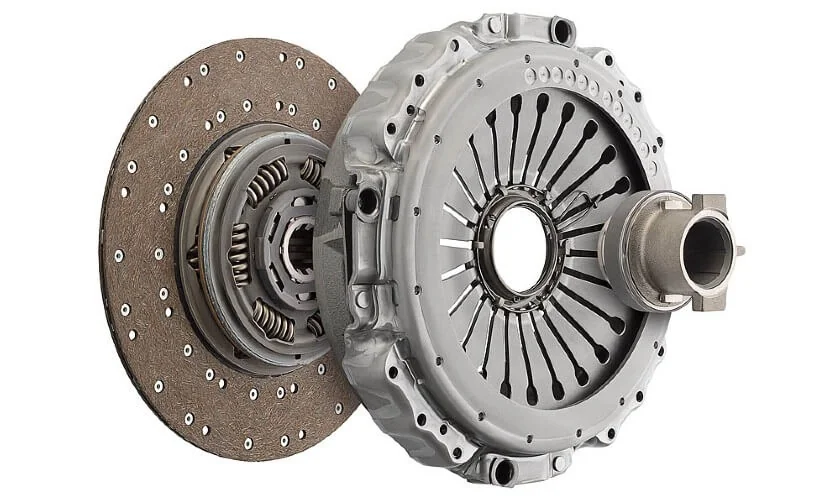

Щеплення ховається в залізаному “коробці” між двигуном і коробкою передач, доступне лише після зняття коробки – робота для СТО. Головний герой – ведений диск зчеплення, тонкий, як млинець, з фрикційними накладками з органічного матеріалу чи кевлару, що витримують температуру до 400°C. Цей диск має маточину з шлицями, що ковзає по первинному валу коробки, і демпфер – набір пружин та гамок, які гасять вібрації, ніби амортизатори в мініатюрі.

З протилежного боку – маховик, масивний диск на колінчастому валу двигуна, з шліфованою поверхнею для ідеального контакту. Він накопичує кінетичну енергію, згладжуючи нерівності роботи циліндрів. Над диском парит кошик зчеплення – чавунний корпус з натискним диском і діафрагмовою пружиною, що виглядає як зрізаний конус із пелюстками. Ця пружина генерує силу притиску до 10 кН, стискаючи диски з силою, яка передає весь момент двигуна.

Розтискає цю “обійму” вижимний підшипник – керамічний або голчастий, що тисне на пелюстки пружини через вилку. Усе це змащується мінімально, бо типове щеплення сухе. Ось базова схема в словах: двигун → маховик → ведений диск → натискний диск → первинний вал КПП.

Принцип роботи щеплення: від тиску педалі до руху

Коли педаль відпущена, пружина кошика жорстко притискає ведений диск між маховиком і натискним. Тертя тут – ключ: коефіцієнт μ ≈ 0.3-0.4 забезпечує передачу моменту без прослизання. Авто рухається рівно, двигун “говорить” з колесами на одній мові обертів.

Натискаєте педаль – силою 150-200 Н через механічний трос чи гідравліку (масло в циліндрах) вижимний підшипник відводить пелюстки пружини на 5-10 мм. Натисний диск відступає, диск зчеплення вільний, оберти двигуна не йдуть у коробку. Це момент для перемикання: нейтраль, друга передача – і повільно відпускаєте педаль. Спочатку пробуксовка: тертя зростає поступово, авто рушає м’яко, ніби кіт, що прокидається.

Повне з’єднання – диски “вгризаються” один в одного, момент передається на 100%. Якщо відпустити різко – ривок і глухий хід двигуна. Фізика проста: сила тертя F_тр = μ * N, де N – сила пружини. За даними автовиробників, це дозволяє стартувати з нахилу без кота-запускальника.

Типи щеплення в автомобілях: від класики до хай-теку

Не всі щеплення однакові – вибір залежить від типу коробки. Класика для МКПП – однодискове сухе фрикційне, де диски труться в повітрі. Воно компактне, дешеве в виробництві (≈5000 грн комплект), але чутливе до перегріву від пробуксовки в заторах.

У роботизованих коробках (DSG, Powershift) – багатодискове сухе або мокре. Сухе крутить диски в повітрі для швидких перемикань (VW DQ200), але зноситься за 80-120 тис. км. Мокре – в олії, як у DQ250: охолоджується, служить 200+ тис. км, але важче і дорожче. Гібриди та електро – без класичного щеплення, з електромагнітним чи безступінчастим варіатором.

Перед вибором подивіться таблицю порівняння – вона розставить крапки над i.

Тип щеплення	Переваги	Недоліки	Ресурс (тис. км)
Однодискове сухе	Дешеве, просте, чутливе керування	Швидкий знос при пробуксовці	100-150
Багатодискове мокре	Охолодження олією, довговічне	Важке, потребує більше палива	200+
Електромагнітне	Швидке, без зносу механіки	Дороге, чутливе до електроніки	150-250

Таблиця базується на даних виробників як LUK та Sachs. Після неї ясно: для міського авто сухе – оптимал, для траси – мокре витримає більше. Переходи між типами плавні, але вибір впливає на весь досвід їзди.

Приводи керування щепленням: від троса до гідравліки

Педаль – лише вершина айсберга. У старих авто (як ВАЗ) – механічний трос, простий, але з великим зусиллям і розтягуванням з часом. Натискаєте – трос тягне вилку на вижимний підшипник.

Сучасні (90% легковиків) – гідравлічні: головний циліндр під педаллю штовхає поршень, тиск масла (100-150 бар) йде по шлангах до робочого циліндра на коробці. М’яко, точно, з меншим зусиллям – ніби гідропідсилювач для ноги. Проблема – повітря в системі, що робить педаль “м’якою”. Прокачка – раз на 2 роки.

Електронні приводи в роботах – сервомотори, керовані ЕБУ, реагують за мілісекунди. Усе еволюціонує до автоматизації, але механіка лишається душою для ентузіастів.

Типові помилки водіїв зі щепленням

Перша пастка для новачків: тримати педаль напіввичавленою на світлофорах. Диск перегрівається, фрикція плавиться – ресурс падає вдвічі. Замість цього – нейтраль, нога з педалі.

• Ривки на старті: відпускаєте різко – пружини демпфера ламаються за сезон.
• Пробуксовка в гору: газ до відсікання – запах гару через 5 хв.
• Ігнор “веде”: важко вмикати передачу – вижимний підшипник стерся.

Ви не повірите, але 70% заміни щеплення – через стиль їзди, а не знос. Уникайте – і проїдете 200 тис. км спокійно.

Ознаки несправностей щеплення: як діагностувати вчасно

Педаль стала жорсткою? Трос порвався або пружина втомилася. Прослизання – рев двигуна на 4-й передачі при газі, диски стерлися. “Веде” – скрегіт при вмиканні, бо не розтискається повністю. Запах гару – класика перегріву.

Перевірте просто: на рівній дорозі 4-а передача, 2000 об/хв, різко газ – оберти ростуть, швидкість стоїть? Пробуксовка. Рушайте з ручника на 1-й – глухне? Норма. Стоїть – знос. Професійна діагностика на СТО з підйомником – 500 грн, але варта спокою.

1. Візуал: огляньте трос/шланги на протікання.
2. Тест на ходу: динаміка, звуки.
3. Ендоскопія: зніміть коробку для фото дисків.

Ці кроки рятують тисячі гривень. Ремонт – від 3000 грн за комплект до 15000 з роботою.

Поради з експлуатації: як продовжити життя щеплення вдвічі

Їдьте агресивно? Ресурс 80 тис. км. Спокійно – 150+. Уникайте “полузчеплення” в пробках – вмикайте нейтраль кожні 5 сек. На спусках – гальмо двигуном, не пробуксовкою. Міняйте масло в гідравліці раз на 40 тис. км – DOT-4 свіже тримає тиск.

Для тачок з DSG: оновлюйте ПЗ, не “гоняйте” в спорт-моді щодня. Статистика 2025: середній пробіг перед заміною – 120 тис. км у міських таксі, 180 у спокійних водіїв. Оберіть якісний комплект LUK чи Sachs – +50% ресурсу.

Щеплення – як серце трансмісії, б’ється в ритмі вашої ноги. Дбайливе ставлення перетворює його з витратної запчастини на вірного супутника на роки вперед.

Ключовий факт: Правильний старт економить 20% ресурсу – повільно відпускайте педаль, синхронізуючи з газом.
